Tvirtinimo sriegio tipai ir geometriniai parametrai

Tvirtinimo detalėsriegiai yra tam tikras skerspjūvis ant kieto išorinio arba vidinio paviršiaus, turintis vienodą spiralės išsikišimo formą. Pagal tvirtinimo detalių sriegių konstrukcines charakteristikas ir paskirtį jie daugiausia skirstomi į tris tipus. Todėl Xiaorui kiekvienam pateiks išsamią įžangą.

Tvirtinimo sriegio tipas:

1, Įprastas sriegis: danties forma yra trikampis, naudojamas detalėms sujungti arba tvirtinti. Įprasti sriegiai pagal žingsnį skirstomi į du tipus: šiurkščiavilnių sriegių ir smulkių sriegių, kurių smulkus sriegis turi didesnį jungties stiprumą.

2, perdavimo sriegis: danties forma apima trapecijos, stačiakampio, pjūklo ir trikampio formos.

3, sandarinimo sriegis: naudojamas jungtims sandarinti, daugiausia vamzdžių sriegiams, kūginiams sriegiams ir kūginiams vamzdžių sriegiams.

Norėdami geriau suprasti, kaip naudotitvirtinimo detalės, būtina atsižvelgti į pagrindinius mechaninių tvirtinimo detalių sriegių geometrinius parametrus. Pagrindiniai mechaninių tvirtinimo detalių sriegių geometriniai parametrai yra šie:

1, pagrindinis skersmuo / danties išorinis skersmuo (D, d): nurodo hipotetinį cilindro skersmenį, kai išorinio sriegio viršus arba apačia sutampa. Pagrindinis sriegio skersmuo iš esmės reiškia vardinį sriegio skersmenį.

2, vidurio skersmuo (D2, d2): D2=d2=D (d) -2x3H/8, kur H yra pradinio trikampio aukštis:

3, Mažasis skersmuo / danties pagrindo skersmuo (D1, d1): įsivaizduojamo cilindro skersmuo, kai išorinio arba vidinio sriegio viršus sutampa. H=(√ 3/2) P=0.866025P (60O Yashanjiao); H=0.960491P (55 O Yashanjiao)

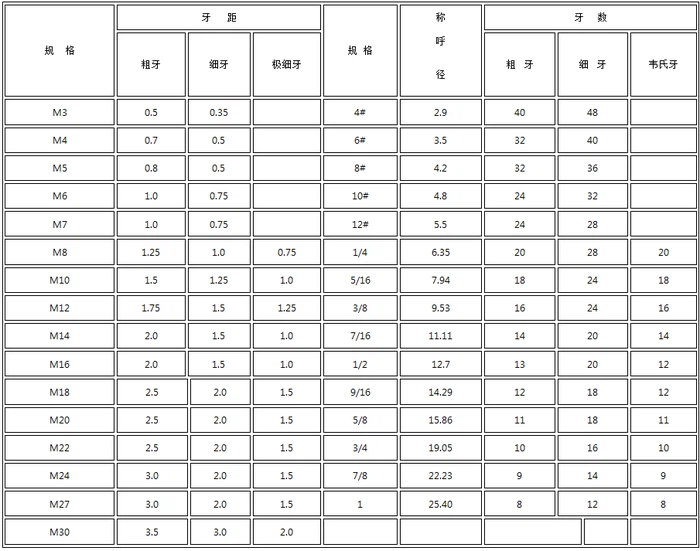

4, žingsnis (P): reiškia ašinį atstumą tarp dviejų taškų, atitinkančių gretimus dantis vidurinėje linijoje, arba atstumą tarp gretimų dantų arba dviejų gretimų dantų slėnių. Didžiosios Britanijos sistemoje dantų žingsnis nurodomas dantų skaičiumi colyje (25,4 mm) (kaip parodyta lentelėje žemiau).

5, Pusė danties formos kampo ( / 2) Kampas tarp statmenos danties pusės linijos ir sriegio ašies yra 60O/2 įprastų sriegių profiliams ir 55O/2 BSW sriegių profiliams. Bendras kampasmedinis varžtasdantis yra 60 laipsnių, o uodegos galiuko kampas yra 60 laipsnių.

6, sriegio sukimosi ilgis: reiškia tarpusavyje besisukančių dalių ilgį išilgai dviejų fazių sujungimo sriegio sriegio ašies.
