Standartinė užrakto veržlė

Techninės įrangos ir elektros pramonė apima viską, o metinė produkcijos vertė viršija vieną trilijoną juanių. Standartinių dalių pramonė yra viena iš svarbiausių šakųfiksavimo veržlėsyra svarbi gaminių kategorija standartinių dalių srityje.

Užrakinimo veržlės paprastai naudojamos daugelyje sričių, pavyzdžiui, mašinų ir inžinerijos srityse. Nors jų galima nusipirkti bendroje aparatūros ir statybinių medžiagų rinkoje, daugelis žmonių nežino apie šį įprastą, bet nepažįstamą riešutų gaminį. Čia „Xiaorui“ padės jums suprasti žinių apie fiksavimo veržles santrauką ir visas fiksavimo veržlių specifikacijas.

1. Užrakto veržlės apibrėžimas

Užrakto veržlė yra tam tikra veržlė, plačiai naudojama mašinų ir kitose pramonės šakose. Jo veikimo principas yra naudoti trinties jėgą tarp veržlės ir varžto savaiminiam užsifiksavimui. Tačiau šio savaiminio užsirakinimo patikimumas sumažės esant dinaminei apkrovai. Kai kuriais svarbiais atvejais mes imsimės tam tikrų priemonių, apsaugančių nuo atsipalaidavimo, kad užtikrintume veržlės tvirtinimo patikimumą. Užrakinimo veržlių galima įsigyti techninės įrangos parduotuvėse.

Ekspertai iš Kinijos Hardware Machinery Grid teigė, kad anti-atsipalaidavimo poveikisfiksavimo veržlėdaugiausia priklauso nuo sąveikos jėgos tarp veržlės ir varžto sriegio. Yra daug būdų, kaip pagerinti sąveikos jėgą tarp jungiamųjų siūlų, pavyzdžiui, pagerinti Spirax veržlės sriegio struktūrą, nailoninės veržlės šiurkštinimą, sriegio paviršiaus apdorojimą ir kt.

2. Kontraveržlių klasifikacija

Pirmasis – ant to paties varžto prisukti dvi identiškas veržles ir pridėti priveržimo momentą tarp dviejų veržlių, kad varžtų jungtis būtų patikima.

Antrasis tipas – speciali nuo atsipalaidavimo veržlė, kurią reikia naudoti kartu su atsipalaidavimo poveržle. Specialiai aparatūros ir elektros pramonėje naudojama veržlė nuo atsipalaidavimo yra ne šešiakampė veržlė, o apvali veržlė su 3, 4, 6 arba 8 tarpais veržlės apskritime (priklausomai nuo veržlės dydžio ir gaminių serijos). gamintojo) ), šios įpjovos yra ne tik užveržimo įrankio akcentas, bet ir užfiksuojamo poveržlės durtuvo vieta.

Trečiasis – išgręžti sriegines skylutes (dažniausiai 2, paskirstytas 90 laipsnių kampu išoriniame paviršiuje) nuo išorinio veržlės paviršiaus iki vidinio sriegio paviršiaus, kurios naudojamos įsukant mažo skersmens įgilintus varžtus. Taikykite įcentrinę jėgą, kad fiksavimo veržlė neatsipalaiduotų. Aparatūros priedų rinkoje parduodamos geros kokybės fiksavimo veržlės yra inkrustuotos su mažais variniais gabalėliais, atitinkančiais veržlės vidiniame paviršiuje esantį fiksavimo veržlės sriegį, kuris naudojamas siekiant išvengti radialinio kėlimo varžto pažeidimo dėl tiesioginio sąlyčio su užraktu. siūlas. pastarasis. Tokia fiksavimo veržlė palaipsniui pritaikoma besisukančių dalių veleno galo fiksavimui, pvz., apsauganti nuo guolio atsipalaidavimo rutulinio varžto montavimo gale.

Ketvirtasis fiksavimo veržlės tipas susideda iš dviejų dalių, kiekviena dalis turi išskirstytus kumštelius, nes vidinio pleišto konstrukcijos nuolydžio kampas yra didesnis nei varžto veržlės kampas, todėl šis derinys tvirtai įsikiš į visumą, kai atsiranda vibracija. tuo pačiu metu pakeltos DISC-LOCK apsaugos nuo atsipalaidavimo veržlės dalys yra suskirstytos viena į kitą, kad būtų sukurta kėlimo įtampa, kad būtų pasiektas puikus anti-atsipalaidavimo efektas.

Penktasis metodas yra struktūrinis anti-atsipalaidavimas. Patobulinus sriegio konstrukcijos konstrukciją, savaiminio užsifiksavimo funkciją galima gauti nesiimant kitų išorinių veiksnių. Todėl jo pritaikomumas yra platesnis nei minėtų metodų, o reikalavimai aplinkai taip pat gana aukšti. žemos, pvz., Spirax fiksavimo veržlės.

Užrakinimo veržlės apima daugybę rūšių, pavyzdžiui, nailoninės veržlės ir flanšinės veržlės. Trumpai tariant, tokia fiksavimo veržlė naudojama siekiant išvengti atsipalaidavimo. Sukite veržlę ant varžto, varžto, varžto ir pan., kad ji neatsilaisvintų. Tai leidžia juos aktyviai sujungti, kad būtų tvirti ir pasiektas aukštas stabilumo lygis.

3. Nacionalinės standartinės fiksavimo veržlės specifikacijos

GB/T 6182-2000 2 tipo nemetalinio įdėklo šešiakampė fiksavimo veržlė

GB/T 6183.1-2000 Nemetalinio įdėklo šešiakampio flanšo fiksavimo veržlė

GB/T 6183.2-2000 Nemetalinės šešiakampės flanšo fiksavimo veržlės – smulkus sriegis

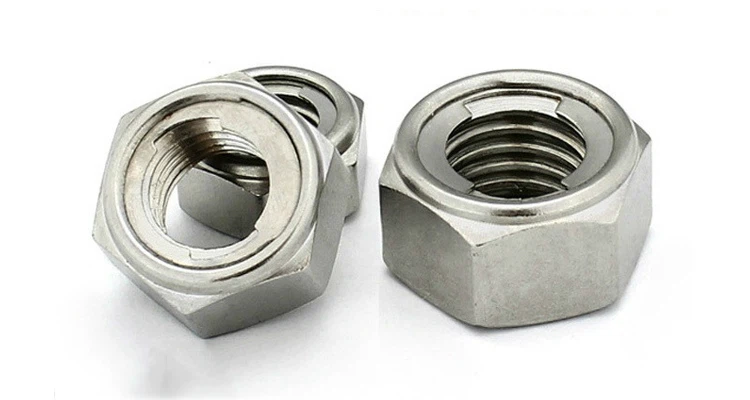

GB/T 6184-2000 1 tipo visos metalinės šešiakampės fiksavimo veržlės

GB/T 6185.{1}} 2 tipo visos metalinės šešiakampės fiksavimo veržlės

GB/T 6185.2-2000 2 tipo visos metalinės šešiakampės fiksavimo veržlės smulkaus sriegio

GB/T 6186-2000 2 tipo visos metalinės šešiakampės fiksavimo veržlės, 9 klasė

GB/T 6187.{1}} Visos metalinės šešiakampės flanšo fiksavimo veržlės

GB/T 6187.{1}} Visas metalinis šešiakampis flanšas priekinės fiksavimo veržlės smulkiais sriegiais

GB/T 889.1-2000 1 tipo nemetalinio įdėklo šešiakampė fiksavimo veržlė

GB/T 889.2-2000 1 tipo nemetalinio įdėklo šešiakampė fiksavimo veržlė smulkaus sriegio

4. Standartinis dydis

①Šis standartas apibrėžia fiksavimo veržlių (sutrumpintai – veržlių) ir fiksavimo įtaisų, naudojamų aparatūros ir elektros pramonėje, dydį, techninius reikalavimus, priėmimo taisykles ir matavimo metodus. Šis standartas taikomas projektuojant, gaminant, tikrinant ir vartotojui priimant kūginių įvorių veržles ir fiksavimo įtaisus.

②Nuorodiniai standartai Toliau pateiktų standartų nuostatos sudaro šio standarto nuostatas, cituojamos šiame standarte. Publikavimo metu nurodyti leidimai galiojo. Visi standartai bus peržiūrėti, o šį standartą taikančios šalys turėtų ištirti galimybę naudoti toliau nurodytų standartų naujausią leidimą. GB/T 192—1981 Paprasto sriegio pagrindinis danties profilis GB/T 196—1981 Bazinis paprasto sriegio dydis (skersmuo 1~600 mm) GB/T 272—1993 Kodo numeris riedėjimo guolio metodas GB/T 699—1988 Techninės sąlygos iš aukštos kokybės anglinio konstrukcinio plieno GB/T 1804—1992 Bendrosios leistinos nuokrypos Nepažymėtos linijinių matmenų leistinos nuokrypos GB/T 2516—1981 Įprastų sriegių nuokrypių lentelė (skersmuo 1~355 mm) GB/T 5796.1—1986 Trapecijos sriegio profilis96 GB/T 57 —1986 Trapecinis sriegis pagrindinis Dydis GB/T 5796.4—1986 Trapecinio sriegio tolerancija GB/T 6930—1986 Riedėjimo guolių žodynas GB/T 8597—1988 Riedėjimo guolio pakuotė JB/T 3574—1991 m. guolio ir jo prekių dalių tikrinimo taisyklės.

③Terminologija Šiame standarte vartojami terminai atitinka GB/T 6930 nuostatas.

Šis standartas nustato efektyvaus sukimo momento plieninių šešiabriaunių veržlių ženklinimo sistemą, indikatorius, bandymo metodus ir mechaninių bei darbinių charakteristikų požymius. Šis standartas taikomas techninės įrangos priedų rinkai, kurie pagaminti iš anglinio plieno arba legiruotojo plieno, kurių kraštų plotis atitinka GB 3104 reikalavimus, vardinis aukštis didesnis arba lygus 0,8D, reikalauja nurodytos garantuotos apkrovos ir efektyvaus sukimo momento, o sriegio skersmuo yra 3–39 mm. Šiurkščiavilnių sriegių 6H klasės veržlės. Išskyrus efektyvaus sukimo momento dalį, sriegio dydis ir leistinos nuokrypos atitinka GB 193, GB 196 ir GB 197.

Veržlės veikimo temperatūros diapazonas turi atitikti:

Visiškai metalinės veržlės be galvanizavimo: -50 laipsnis ~ plius 300 laipsnių .

Galvanizuota metalinė veržlė::-50 laipsnis ~ plius 230 laipsnių

Veržlės, įmontuotos į nemetalinius komponentus: -50 laipsnis ~ plius 120 laipsnių

Šis standartas netaikomas veržlėms, kurioms taikomi specialūs veikimo reikalavimai (pvz., suvirinamumas ir atsparumas korozijai). Smulkioms dantų veržlėms arba plonoms veržlėms, pagamintoms iš anglinio plieno arba legiruotojo plieno, pagaminto iš nerūdijančio plieno, spalvotųjų metalų, šiame standarte nurodyti efektyvaus sukimo momento veikimo rodikliai ir bandymo metodai gali būti taikomi abipusiu susitarimu.
