Kur yra didelio stiprumo varžto aukštis? Išanalizuoti skirtumą tarp didelio stiprumo ir įprastų varžtų.

Ilgą laiką dirbdami tvirtinimo detalių pramonėje, neišvengiamai susiduriate su tam tikromis problemomis. Kai kurie klientai klausia, kas yradidelio stiprumo varžtas? Kai klausau, beprasmiška sakyti, kad jis pakankamai kietas ir tvirtas, tai didelio stiprumo varžtas, bet gerai pagalvojus atrodo, kad jis nėra labai griežtas. Taigi Xiao Rui privačiai patikrino kai kuriuos duomenis ir pateikė mums analizės bangą.

Didelio stiprumo varžtams, tai yra, didelio stiprumo trinties iš anksto įtemptiems varžtams, reikia taikyti didelę išankstinio priveržimo jėgą. Paprastai daugelis žmonių manys, kad didelio stiprumo varžtams naudojamos tik labai stiprios medžiagos, tačiau iš tikrųjų, palyginti su įprastais varžtais, pagrindinis skirtumas yra jėgos forma, o esmė yra tai, ar taikyti išankstinio priveržimo jėgą.

Kur yra didelio stiprumo varžto aukštis?

Medžiagos stiprumas nėra pagrindinis dalykas norint atskirti paprastus varžtus nuo didelio stiprumo varžtų. Didžiosios Britanijos ir Amerikos standartuose yra tik dviejų tipų didelio stiprumo varžtai: 8,8 ir 10,9 klasės, o įprasti varžtai yra 4,6, 5,6, 8,8, 10,9 ir 12,9.

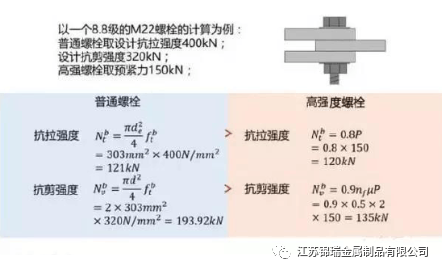

Kalbant apie tai, kai kurie draugai stebisi, kad didelio stiprumo varžtai nėra pagaminti iš didesnio stiprumo medžiagų, tai kur yra „aukštas“? Kaip pavyzdį paimame 8.8 klasės M22 varžto skaičiavimą: įprasto varžto projektinis tempiamasis stipris yra 400 kN, bendras šlyties stipris yra 320 kN, o didelio stiprumo varžto išankstinė apkrova yra 150 kN.

Iš aukščiau pateikto skaičiavimo matyti, kad įprastų varžtų tempiamojo stiprio ir šlyties stiprio projektinės vertės yra didesnės nei tos pačios klasės didelio stiprumo varžtų.

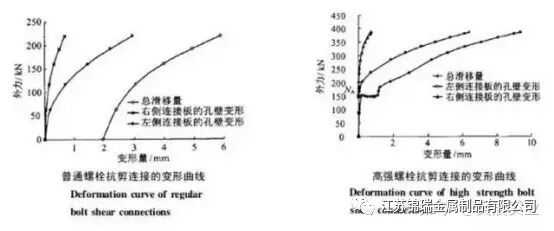

Įprasto varžto ir didelio stiprumo varžto įtempių ir deformacijų kreivė darbinėmis sąlygomis

Didelio stiprumo varžtai yra įtempti. Pagal atskirų varžtų skaičiavimą, didelio stiprumo varžtų projektinis atsparumas tempimui ir šlyties stiprumas yra mažesnis nei įprastų varžtų. Jo didelio stiprumo esmė ta, kad normaliai eksploatuojant sandūroje neleidžiamas santykinis slydimas, tai yra nedidelė elastinė-plastinė deformacija ir didelis jungties standumas.

Matyti, kad esant duotai projektinei mazgo apkrovai, mazgai, suprojektuoti su didelio stiprumo varžtais, nebūtinai gali sutaupyti varžtų skaičių, tačiau jų deformacija nedidelė, standumas didelis, o saugos rezervai dideli. Jis tinka pagrindinei sijai ir kitoms vietoms, kur reikalaujama didelio mazgo standumo, o tai atitinka pagrindinį seisminio projektavimo principą „stiprus mazgas, silpnas narys“.

Didelio stiprumo varžtų stiprumas priklauso ne nuo jų pačių laikomosios galios projektinės vertės, o dėl didelio standumo, aukšto saugumo ir didelio atsparumo pažeidimams.

Palyginimas tarpdidelio stiprumo varžtaiir įprasti varžtai

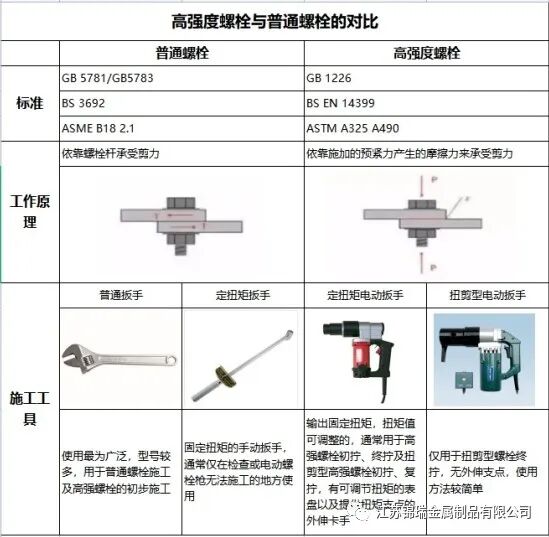

Didelio stiprumo ir įprastų varžtų standartai, darbo principai ir statybos įrankiai labai skiriasi.

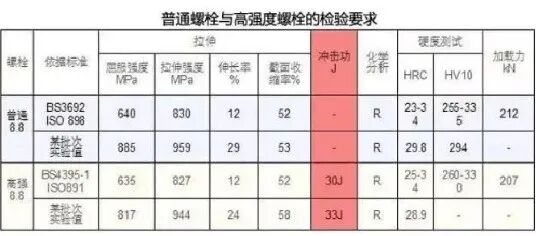

Dėl skirtingo didelio stiprumo varžtų ir įprastų varžtų konstrukcijos įtempių principo labai skiriasi statybos tikrinimo metodai. Iš žemiau esančio paveikslo matome, kad paprastų tos pačios klasės varžtų mechaninės savybės yra šiek tiek aukštesnės nei didelio stiprio varžtų, tačiau didelio stiprumo varžtams taikomas dar vienas smūgio energijos priėmimo reikalavimas nei paprastiems varžtams.

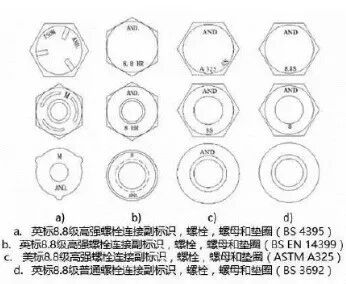

Paprastų varžtų ir didelio stiprumo varžtų identifikavimas yra pagrindinis tos pačios klasės varžtų identifikavimo vietoje metodas. Kadangi didelio stiprumo varžtų sukimo momento vertės pagal Didžiosios Britanijos ir Amerikos standartus nėra vienodos, taip pat būtina nustatyti varžtus pagal šiuos du standartus.

Galiausiai pažvelkime į įprastų varžtų ir didelio stiprumo varžtų kainų palyginimą. Jie taip pat yra M24, L60 ir 8,8 didelio stiprumo varžtai ir įprasti varžtai. Paprasti varžtai sudaro apie 70 procentų didelio stiprumo varžtų.

Kalbant apie naudojimo būdą, įprasti varžtai gali būti naudojami pakartotinai, o didelio stiprumo varžtai negali būti naudojami pakartotinai. Didelio stiprumo varžtai paprastai naudojami nuolatiniam sujungimui. Pagrindinių pastato konstrukcijos komponentų sujungimas varžtais paprastai apima didelio stiprumo varžtus.
