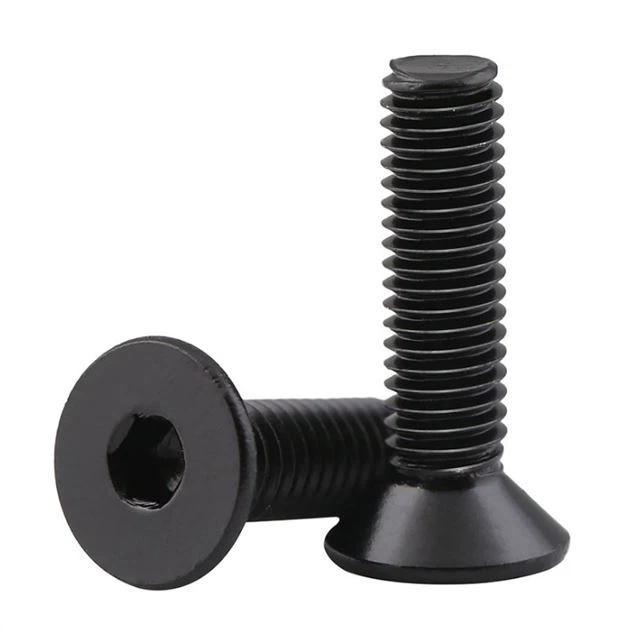

Įgilintos galvutės varžtas
Sraigtas su įleista galvute, taip pat žinomas kaip plokščias mašininis varžtas, jo galvutė yra 90-laipsnio kūgio formos, panaši į įprastus medvaržčius. Jungties tvirtinimo angos paviršiuje yra apdirbtas 90-laipsnio kūgio formos lizdas, o įleistos galvutės varžto galvutė yra lizde ir yra viename lygyje su jungties paviršiumi.
- Greitas pristatymas
- Kokybės užtikrinimas
- 24/7 klientų aptarnavimas
produkto pristatymas
Sraigtas su įleista galvute, taip pat žinomas kaip plokščias mašininis varžtas, jo galvutė yra 90-laipsnio kūgio formos, panaši į įprastus medvaržčius. Jungties tvirtinimo angos paviršiuje yra apdirbtas 90-laipsnio kūgio formos lizdas, o įleistos galvutės varžto galvutė yra lizde ir yra viename lygyje su jungties paviršiumi. Be įsmeigtų galvučių, kai kuriais atvejais taip pat yra pusapvalių galvučių plokščių varžtų. Toks varžtas yra gražesnis ir gali būti naudojamas tose vietose, kur galima šiek tiek išsikišti ant paviršiaus.
Sraigtai su įgilinta galvute yra nepakeičiama būtinybė kasdieniame gyvenime ar pramoninėje gamyboje. Pagal įvairias savybes ir funkcijas jis skirstomas į įsmigtus galvutės varžtus, varžtus su įgilintu galvute ir kt.
Sraigto įgilintos galvutės gamybos procesas
Sraigto įgilintos galvutės specifikacija
Siūlas d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 | |
P | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | |
a | 2 laipsnis | 90 laipsnių | 60 laipsnių | |||||||||||
| 0 |
|
| |||||||||||
b | l?125 mm | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 |
| 125<> | - | - | - | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 |
| l>200 mm | - | - | - | - | - | 45 | 49 | 53 | 57 | 61 | 65 | 69 | 73 |
c | apytiksliai | 0,2 | 0,3 | 0,3 | 0,3 | 0,4 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 1 | 1 |
dk | nominali =maks. | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 27 | 30 | 33 | 36 | 36 | 39 |
| min. | 5,7 | 7,64 | 9,64 | 11,57 | 15,57 | 19,48 | 23,48 | 26,48 | 29,48 | 32,38 | 35,38 | 35,38 | 38,38 |
da | maks. | 3,6 | 4,7 | 5,7 | 6,8 | 9,2 | 11,2 | 13,7 | 15,7 | 17,7 | 20,2 | 22,4 | 24,4 | 26,4 |
ds | nominali =maks. | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
| min. | 2,86 | 3,82 | 4,82 | 5,82 | 7,78 | 9,78 | 11,73 | 13,73 | 15,73 | 17,73 | 19,67 | 21,67 | 23,67 |
e | min. | 2,3 | 2,87 | 3,44 | 4,58 | 5,72 | 6,86 | 9,15 | 11,43 | 11,43 | 13,72 | 13,72 | 16 | 16 |
k | maks. | 1,7 | 2,3 | 2,8 | 3,3 | 4,4 | 5,5 | 6,5 | 7 | 7,5 | 8 | 8,5 | 13,1 | 14 |
r | min. | 0,1 | 0,2 | 0,2 | 0,3 | 0,5 | 0,5 | 1 | 1 | 1 | 1 | 1 | 1 | 1,6 |
s | vardinis | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | 12 | 12 | 14 | 14 |
| min. | 2,02 | 2,52 | 3,02 | 4,02 | 5,02 | 6,02 | 8,025 | 10,025 | 10,025 | 12,032 | 12,032 | 14,032 | 14,032 |
| maks. | 2,1 | 2,6 | 3,1 | 4,12 | 5,14 | 6,14 | 8,175 | 10,175 | 10,175 | 12,212 | 12,212 | 14,212 | 14,212 |
t | nominali =maks. | 1,2 | 1,8 | 2,3 | 2,5 | 3,5 | 4,4 | 4,6 | 4,8 | 5,3 | 5,5 | 5,9 | 8,8 | 10,3 |
| min. | 0,95 | 1,5 | 2,05 | 2,25 | 3,2 | 4,1 | 4,3 | 4,5 | 5 | 5,2 | 5,6 | 8,44 | 9,87 |
Siūlas d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | |||||||||
l | ilgiai ls ir lg | |||||||||||||||
vardinis | min. | maks. | ls min. | lg maks. | ls min. | lg maks. | ls min. | lg maks. | ls min. | lg maks. | ls min. | lg maks. | ls min. | lg maks. | ls min. | lg maks. |
8 | 7,71 | 8,29 | - | 3,2 | - | 4,4 | - | 5,2 | - | 6,3 |
|
|
|
|
|
|
10 | 9,71 | 10,29 | - | 3,2 | - | 4,4 | - | 5,2 | - | 6,3 | - | 8,2 |
|
|
|
|
12 | 11,65 | 12,35 | - | 3,2 | - | 4,4 | - | 5,2 | - | 6,3 | - | 8,2 | - | 10 |
|
|
16 | 15,65 | 16,35 | - | 3,2 | - | 4,4 | - | 5,2 | - | 6,3 | - | 8,2 | - | 10 |
|
|
20 | 19,58 | 20,42 | - | 3,2 | - | 4,4 | - | 5,2 | - | 6,3 | - | 8,2 | - | 10 | - | 11,8 |
25 | 24,58 | 25,42 | 10,5 | 13 | - | 4,4 | - | 5,2 | - | 6,3 | - | 8,2 | - | 10 | - | 11,8 |
30 | 29,58 | 30,42 | 15,5 | 18 | 12,5 | 16 | - | 5,2 | - | 6,3 | - | 8,2 | - | 10 | - | 11,8 |
35 | 34,5 | 35,5 |
|
| 17,5 | 21 | 15 | 19 | - | 6,3 | - | 8,2 | - | 10 | - | 11,8 |
40 | 39,5 | 40,5 |
|
| 22,5 | 26 | 20 | 24 | 17 | 22 | - | 8,2 | - | 10 | - | 11,8 |
50 | 49,5 | 50,5 |
|
|
|
| 30 | 34 | 27 | 32 | 21,7 | 28 | 16,5 | 24 | - | 11,8 |
60 | 59,4 | 60,6 |
|
|
|
|
|
|
|
| 31,7 | 38 | 26,5 | 34 | 21,25 | 30 |
70 | 69,4 | 70,6 |
|
|
|
|
|
|
|
|
|
| 36,5 | 44 | 31,25 | 40 |
Siūlas d | (M14) | M16 | (M18) | M20 | (M22) | M24 | ||||||||
l | ilgiai ls ir lg | |||||||||||||
vardinis | min. | maks. | ls min. | lg maks. | ls min. | lg maks. | ls min. | lg maks. | ls min. | lg maks. | ls min. | lg maks. | ls min. | lg maks. |
20 | 19,58 | 20,42 |
|
|
|
|
|
|
|
|
|
|
|
|
25 | 24,58 | 25,42 | - | 13 |
|
|
|
|
|
|
|
|
|
|
30 | 29,58 | 30,42 | - | 13 | - | 13,5 |
|
|
|
|
|
|
|
|
35 | 34,5 | 35,5 | - | 13 | - | 13,5 | - | 15,5 | - | 16 |
|
|
|
|
40 | 39,5 | 40,5 | - | 13 | - | 13,5 | - | 15,5 | - | 16 | - | 20,6 |
|
|
50 | 49,5 | 50,5 | - | 13 | - | 13,5 | - | 15,5 | - | 16 | - | 20,6 | - | 23 |
60 | 59,4 | 60,6 | 16 | 26 | - | 13,5 | - | 15,5 | - | 16 | - | 20,6 | - | 23 |
70 | 69,4 | 70,6 | 26 | 36 | 22 | 32 | 15,5 | 28 | - | 16 | - | 20,6 | - | 23 |
80 | 79,4 | 80,6 | 36 | 46 | 32 | 42 | 25,5 | 38 | 21,5 | 34 | - | 20,6 | - | 23 |
90 | 89,3 | 90,7 |
|
| 42 | 52 | 35,5 | 48 | 31,5 | 44 | 27,5 | 40 | - | 23 |
100 | 99,3 | 100,7 |
|
|
|
| 45,5 | 58 | 41,5 | 54 | 37,5 | 50 | 31 | 46 |
70 | 69,4 | 70,6 |
|
|
|
|
|
|
|
|
|
| 36,5 | 44 |
Sraigto įdubimo galvutės taikymo sritis
Plokščios įgilintos galvutės varžtai gali būti naudojami daugelyje vietų, pavyzdžiui, elektroniniuose gaminiuose, virtuvės reikmenyse, statybose, lauko patalpose, biuro reikmenyse ir kt.
Kaip pas mus nusipirkti įleistos galvutės varžtą?
Užklausa
Yra dviejų tipų tvirtinimo detalės. Viena iš jų yra standartinės dalys, tokios kaip DIN7991, plokščios galvutės įleidžiami varžtai. Kita – nestandartinės detalės. Jei norite standartinių gabalų, galite pasakyti standartą, dydį, klasę (medžiagą), dangą ir kiekį. Pavyzdžiui, norite įsigyti DIN7991, M10, 8.8 klasės, cinkuotos ir 20000vnt. Jei norite nestandartinių dalių, galite parodyti mums pavyzdžius, brėžinius ar išsamias instrukcijas. Tada mūsų inžinieriai jums paruoš techninius brėžinius.
Kaina ir apmokėjimas
Kaina gali būti kaina/vnt. arba kaina/kg. Galime cituoti EXW, FOB, CFR, CIF su T/T, L/C, Western Union ir kt. Arba kitais su klientais sutartais būdais.
Įsakymas
Patikrinę, ar kaina ir pristatymo laikas yra tinkami, pradėsime gaminti po išankstinio apmokėjimo pagal pažadėtus reikalavimus.
Kokybės draudimas
Kiekvienais metais perkame PICC PRODUCTS ATSAKOMYBĖS DRAUDIMĄ. Sutartyje galime susitarti, kad po to, kai gausite mūsų gaminius, mes pakeisime prekes arba grąžinsime pinigus, jei kils kokių nors kokybės problemų. Jei po naudojimo atsiranda kokybės problemų, mes stebėsime prekes, kad išspręstume problemas. Ir mūsų draudimo polisas gali padengti jūsų praradimą.
DUK
Q1: Ar esate gamykla ar prekybos įmonė?
A: Mes esame šešiabriaunių varžtų ir veržlių gamintojai daugiau nei 20 metų. Turime dvi gamyklas – vieną Šanchajuje, kitą – Jiangsu. Mūsų gamybos pajėgumai gali būti 20 000 plius tonų per metus. Mes galime pritaikyti savo gaminius pagal klientų reikalavimus, brėžinius ir pavyzdžius.
2 klausimas: kiek metų užsiimate užsienio prekyba?
A: Mes turime daugiau nei 20 metų patirtį eksportuojant geriausios kokybės produktus į pasaulio šalis. Dabar mes eksportavome daugiau nei 40 šalių, tokių kaip Ispanija, Vokietija, Italija, Belgija, Jungtinė Karalystė, Lietuva, JAV, Kanada, Australija, Singapūras, Japonija, Tailandas, Malaizija, Pietų Korėja, Indonezija, Egiptas, Filipinai ir kt.
3 klausimas: ar turite pakankamai išėjimų?
A: Turime pakankamai atsargų sandėliuose su dideliu kapitalu. Siūlome 24-valandžių paslaugas. Daugeliui įprastų standartų, tokių kaip šešiabriauniai varžtai, šešiabriaunės veržlės ir kt., turime sandėlyje.
4 klausimas: kaip užtikrinti kiekvieno proceso kokybę?
A: Pirma, gamindami turime kiekvieno gaminio techninius brėžinius.
Antra, dauguma mūsų darbuotojų turi daugiau nei 10-metų šešiabriaunių varžtų gamybos patirtį.
Trečia, mūsų QC darbuotojai tikrins kas 2 valandas. Jei aptiks blogas dalis, jos nedelsdamos sustabdys gaminimą.
Tada baigtos dalys bus dar kartą patikrintos prieš išsiunčiant, o tai užtikrina kiekvieno gaminio kokybę.
5 klausimas: kaip užtikrinti tolimųjų pervežimų saugumą?
A: Pirmiausia supakuojame į dėžutes, o tada pakuojame dėžutes ant padėklų. Padėklą labai lengva pakelti šakiniu krautuvu, kuris apsaugos dėžutes nuo pažeidimų. Profesionalios pakavimo komandos, kurios saugiai saugo kiekvieną pakuotę.
6 klausimas: kokius produktus galite pritaikyti?
A: Viena yra standartinės dalys, tokios kaip DIN933, šešiabriauniai varžtai. Kitas yra nestandartinės dalys. Jei norite standartinių dalių, galite pasakyti standartą, dydį, klasę (medžiagą), dangą ir kiekį. Pavyzdžiui, norite nusipirkti DIN933, M12X60, 8.8 klasės, cinkuotus ir 20 000 vnt.
Jeigu norite nestandartinių dalių, galite parodyti pavyzdžius, brėžinius ar detalius aprašymus. Tada mūsų inžinierius atliks techninius brėžinius už jus.
Yra daug, pavyzdžiui, šešiakampiai varžtai, flanšiniai varžtai, apvalios galvutės kvadratiniai varžtai, taip pat vikšriniai varžtai, U formos varžtai, T formos varžtai, plokščiagalviai šešiakampiai varžtai, šešiabriaunės veržlės, šešiakampės jungės veržlės.
7 klausimas: ar galite pateikti pavyzdį?
A: Pavyzdžiai gali būti pateikti pagal jūsų poreikius.
